門架式可變情報板的選型與設計：硬件篇

文章出處：三思官網作者：上海三思發表時間：2023-11-09

LED可變情報板是目前高速上常見的情報顯示系統之一，提升了如今的路面運行速度、行車安全性，主要有龍門架式、懸臂式、單立柱式等安裝方式。其中體積較大、以跨路龍門架作為電子顯示屏支架的可變情報板統稱為門架式可變情報板。因門架式可變情報板需考慮向高速行駛車輛及時發布不同路況及各類交通信息。為減少高速堵塞、安全事故，提高通行和路面使用效率，在其選型與設計過程中需著重考慮如下硬件特點：

門架式可變情報板的選型與設計：硬件篇

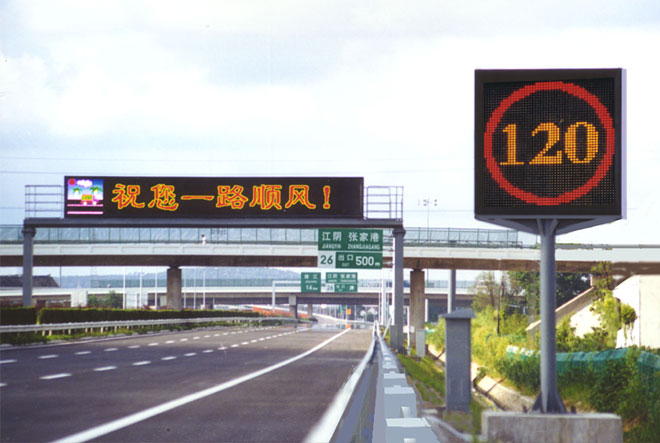

香港元朗地區可變情報板（上海三思供應）

顯示面差異性

門架式可變情報板本地可存儲一定的固定信息，用以發布各類動態交通圖文信息等。在高速動態行駛中，為加快用戶閱讀情報內容速率，應避免顯示錯綜復雜高灰度全彩圖文內容，要求以簡單圖文信息為主。因此其顯示陣列一般由紅、綠、藍、黃四基色LED管按一定比例合成，支持四基色任意搭配（顯示范圍以紅、綠、黃為主），各發光像素發光均勻，無明顯馬賽克。

視角與亮度

門架式可變情報板發布信息主要面向高速上的行駛車輛，其顯示屏的可視視角參數一般達到±30°。24小時連續工作、在陽光直射（5000lux）條件下，為確保顯示內容清晰可見，屏幕應維持高亮度與高對比度。因動態行駛中的車輛在可視距離內停留周期短暫，動態可視距離建議在200m左右清晰可見。

高防護性措施

門架式可變情報板因全天候運行，環境條件復雜多變，需考慮到極端溫度、防潮、防水、雷擊、散熱等特殊要求，并采取專門的防護性措施。對此，三思門架式可變情報板采用密閉式單元箱體結構，IP65防護等級，防塵防水性能可靠。同時配備自主研發LED高亮發光管，驅動IC具備節能模式，配合自主研發的模塊級CPU組合，系統級降低了整體運行功耗。
